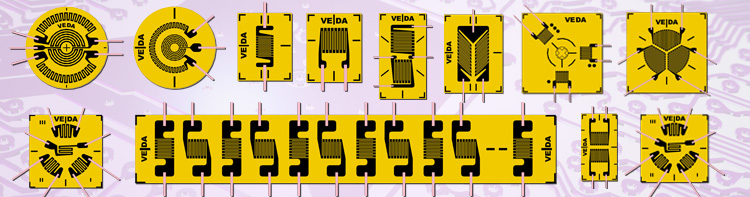

Тензорезисторы



Группа компаний ВЕДА рада предложить Вам широкий ассортиментный ряд тензорезисторов, которые успешно зарекомендовали себя на рынке Украины, стран СНГ и Восточной Европы.

ВЕДА является лидирующим украинским предприятием, обеспечивающим тензорезисторами аэрокосмические, вагоностроительные, судостроительные предприятия и научные организации России и Украины. Ежегодно ВЕДА производит более 120 000 тензорезисторов.





Обозначения:
R – номинальное сопротивление
С – ширина чувствительного элемента
L – длина подложки
В – ширина подложки

Предельное отклонение электрического сопротивления в партии  (10 000 шт.), %

± 1,0

Предельное отклонение электрического сопротивления в группе (100 шт.), %

± 0,2



Максимальная измеряемая деформация, мкм/м

± 3000

Чувствительность

от  - 1,9 до 2,3

Температурный диапазон работы, ºС

от - 70 до  + 200





















* По согласованию с заказчиком допускается изготовление тензорезисторов с другой конфигурацией чувствительного элемента, габаритными размерами и номинальным электрическим сопротивлением, а также без покровной защитной пленки и выводов.

Материал для подложки тензорезисторов:  КФ5 - термостойкая бумага, пропитанная фенольным клеем УВС-10Т.

Название

Характеристика

Применение

Температурный диапазон работ, °С

Клей циакрин ЭО

цианокрилатный, быстросхватывающийся, холодного отверждения

склеивает металлы и непористые материалы

от - 80 до + 80

Клей УВС-10ТС

фенольный однокомпонент-ный, горячего отверждения

применяется для наклейки тензорезисторов на металлы и различные неметаллические непористые материалы

от - 70 до + 300

Клей БФР-2К

фенолоформальдегидный однокомпонентный, горячего отверждения

применяется для склеивания металлических и неметаллических изделий

от - 70 до + 200



Для правильного монтажа и дальнейшей експлуатации тензорезисторов нашего производства, мы сняли небольшой мастер-класс для начинающих и будем рады, если он будет вам полезен в дальнейшей работе.









Тензорезистор Одиночный Прямоугольный П1 photo Тензорезистор Одиночный Прямоугольный П1 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Одиночный Прямоугольный П2 photo Тензорезистор Одиночный Прямоугольный П2 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Розетка Р1 photo Тензорезистор Розетка Р1 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Розетка Р2 photo Тензорезистор Розетка Р2 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Розетка Р3 photo Тензорезистор Розетка Р3 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Розетка Р4 photo Тензорезистор Розетка Р4 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Розетка Р5 photo Тензорезистор Розетка Р5 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Розетка Р6 photo Тензорезистор Розетка Р6 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Розетка Р8 photo Тензорезистор Розетка Р8 предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
Тензорезистор Розетка Р9 photo Предназначен для измерения упругих деформаций вновь разрабатываемых материалов и конструкций при статических и динамических нагрузках, а также для измерения сил, ускорения, давлений, перемещения.
Подробнее
